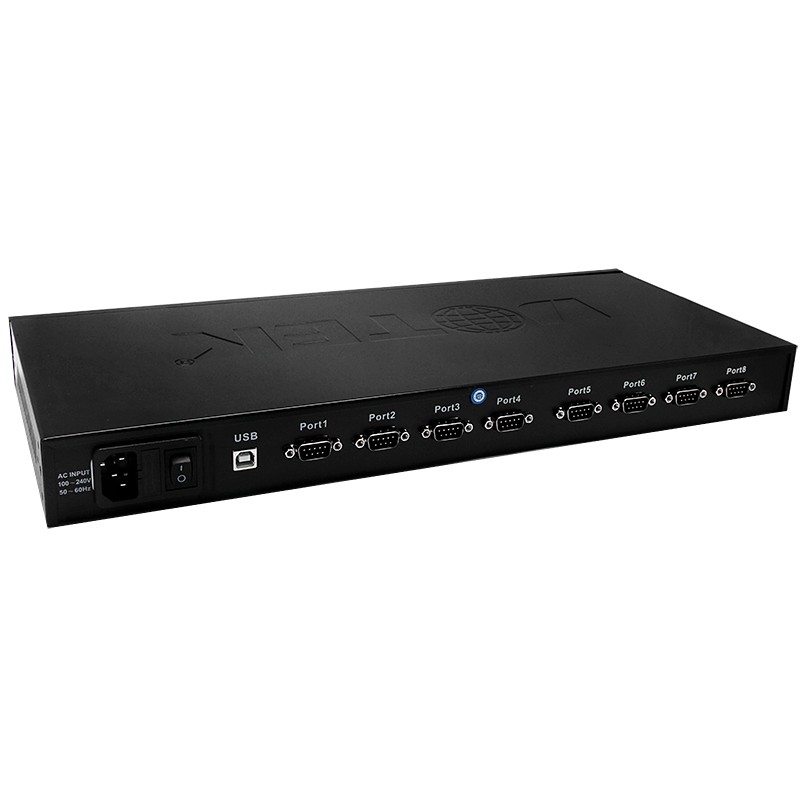

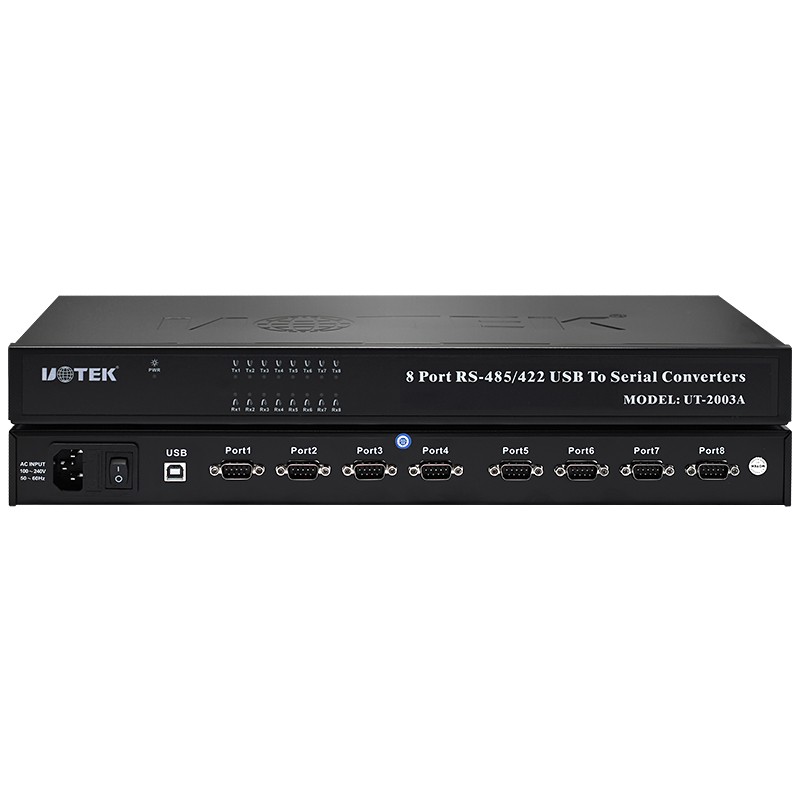

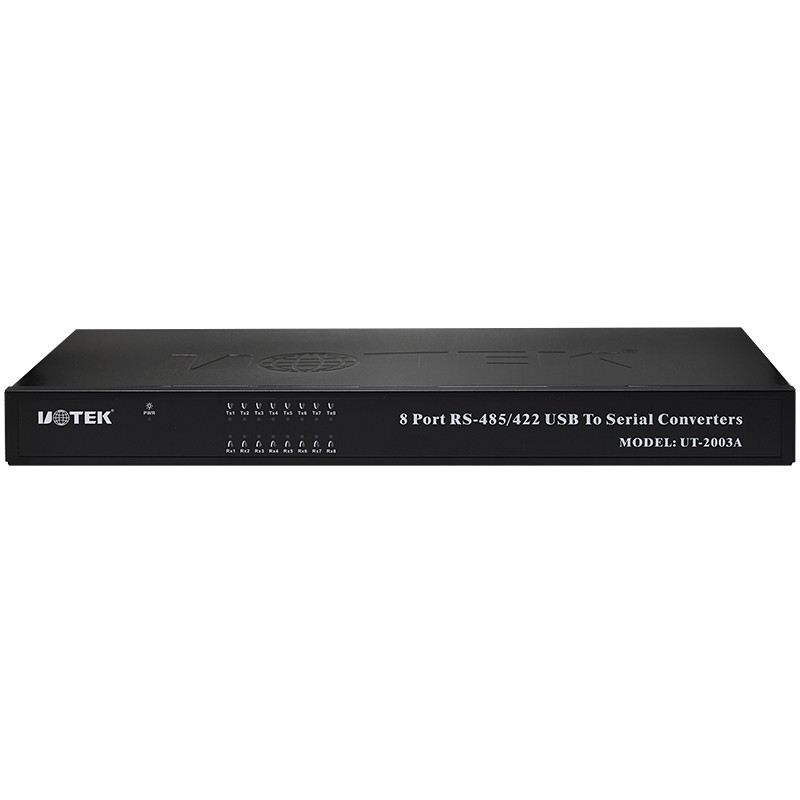

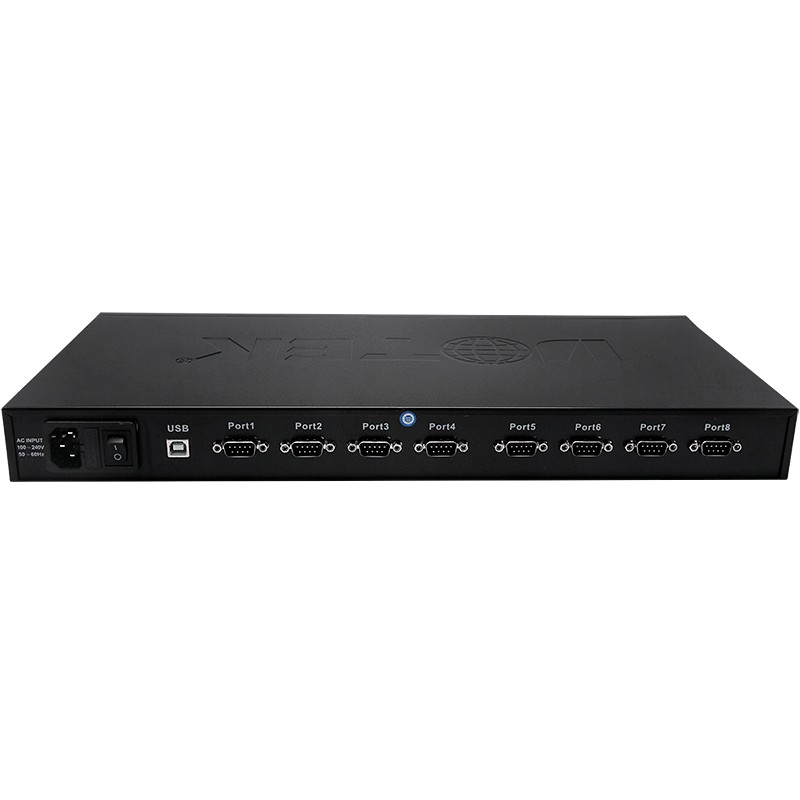

產品名稱：USB 轉8口RS-232高速轉換器
規格型號：UT-2003A
標準:符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準
USB信號:VCC、DATA+、DATA-、GND、FG
RS-485信號:T/R+、T/R-、GND
RS-422信號:T/R+、T/R-、RXD+、RXD-、GND
工作方式 :異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
UT-2003A是一款通用的USB/RS-485/422轉換器,內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠將單端的USB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD,提供每線600W的雷擊、浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用. 確保適合一切現有的通軟件和接口硬件。
UT-2003A光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每個Port口可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-921600bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。
產品特性：
●標準:符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準,
●USB信號:VCC、DATA+、DATA-、GND、FG
●RS-485信號:T/R+、T/R-、GND
●RS-422信號:T/R+、T/R-、RXD+、RXD-、GND
●工作方式 :異步工作、點對點或多點、2線半雙工、4線全雙工
●方向控制 :采用數據流向自動控制技術,自動判別和控制數據傳輸方向
●波特率 :300-128000bps,自動偵測串口信號速率
●負載能力:支持點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備
●傳輸距離 :RS-485/422端5000米(9600bps時),USB口不超過5米
●接口保護 : 600W雷擊、浪涌保護、±15KV靜電 保護
●接口形式 :USB端B類接口母頭,DB9公頭的連接器連接
●信號指示:信號指示燈電源(PWR)發送(TXD)接收(RXD)
●傳輸介質:雙絞線或屏蔽線
●傳輸速率:128000bps到300M
38400bps到2.4KM
9600bps到5KM
●外形尺寸:440mmx201mmx43mm
●使用環境:-25℃ 到 70℃，相對濕度為5%到95%
●傳輸距離:0-5,000米(128000bps-9600bps)
●支持WinXP/ Vista/win7/8/8.1/Linux等
訂購信息：
| 型號 | UT-2003A | |
| 信號/接口 | USB | USB B型口 |
| RS-485/422 | DB9公頭 | |
| 接口保護等級 | RS-485/422 | 600W浪涌 |
| 通訊速率 | 300bps-921.6kbps | |
| 使用環境 | 溫度 | -40℃ ~85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 100-240VAC |
備注：配件為電源線USB數據線接線端子固定片。
產品尺寸：

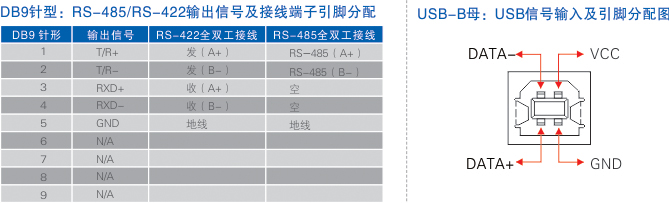

連接器和信號：
應用領域示意圖：
