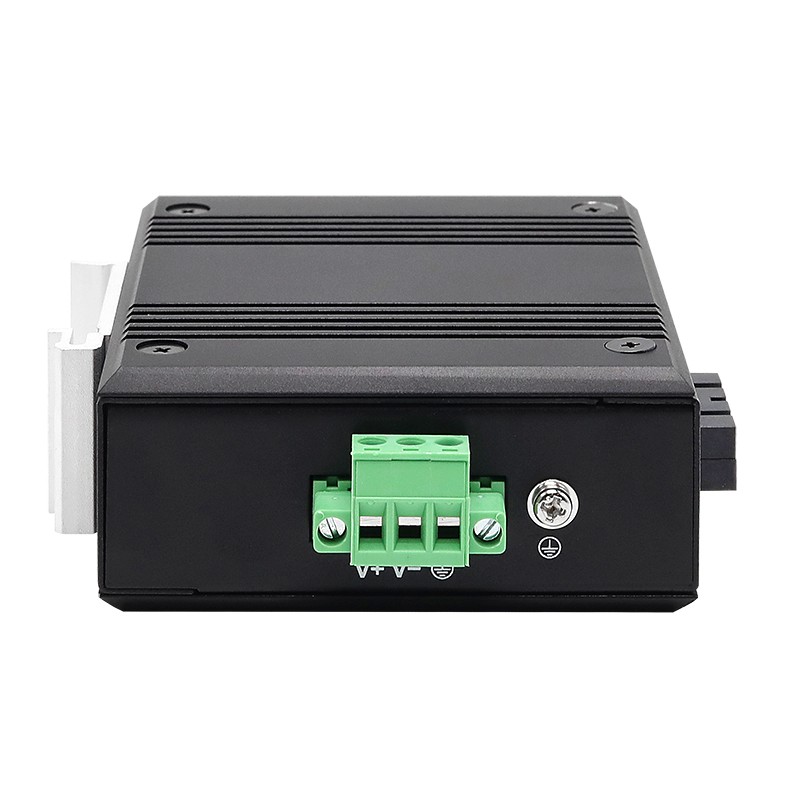

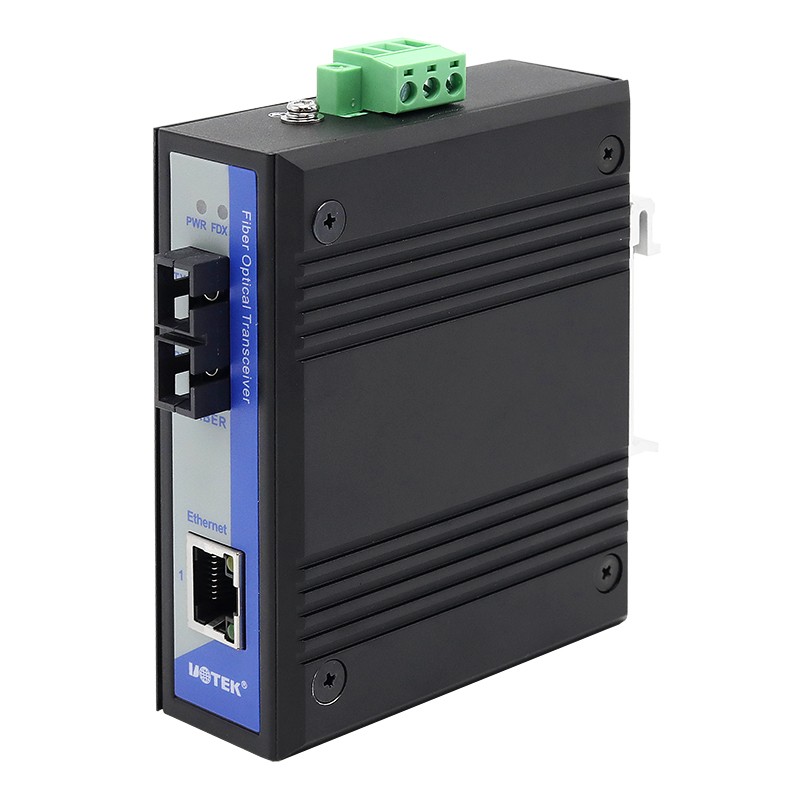

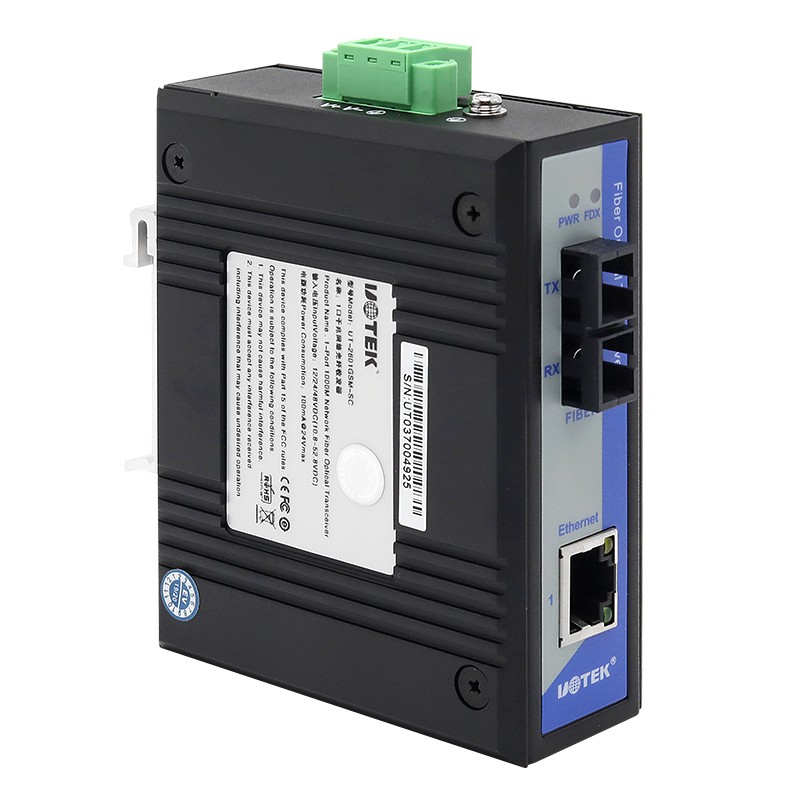

產品名稱：光纖收發器
規格型號：UT-2601G
網口數量：1路10/100/1000Base-T以太網口和1路1000Base-X光口
光口：支持SC/FC/ST/SFP、單模/多?？蛇x
電口：支持10/100/1000M、全/半雙工自適應
產品等級：工業級
產品概述：
UT-2601G系列是千兆網絡光纖收發器，提供1路10/100/1000Base-T以太網口和1路1000Base-X光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌而的連接器。
該系列產品支持-40~85℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸的距離極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。
產品特性：
●采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
●支持全雙工或半雙工模式，并帶有自動協商能力
●10/100/1000Mbps自動適應
●網口支持全自動交叉識別
●即播即用，方便使用
●超寬工作溫度:-40℃-85℃
●超寬電壓輸入:12/24/48VDC(10.8-52.8VDC)，支持反接保護
●可靈活支持各種手全接口(SC、ST.EC，SEP接口)
規格參數：
| 協議標準 | 標準 | IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3x |
| 接口 | 光纖端口 | 1個1000Base-X端口(可選SC、ST、FC、SFP接口) |
| RJ45端口 | 1個10/100/1000Base-T端口，自動偵測，全/半雙工 MDI/MDI-X自適應 | |
| LED指示燈 | PWR電源燈，FDX光纖指示燈 | |
| 纖芯直徑 | 多模 | 50/125、62.5/125 |
| 單模 | 8.3/125、9/125、10/125 | |
| 交換性能 | 轉發速率 | 1488095pps |
| 傳輸模式 | 存儲轉發 | |
| MAC地址空間 | 1K | |
| 緩存空間 | 1Mb | |
| 背板帶寬 | 4G | |
| 最大幀長 | 10KB | |
| 電源需求 | 輸入電壓 | 12/24/48VDC(10.8~52.8VDC) |
| 電源功耗 | 100mA@24Vmax | |
| 接口端子 | 1個可插拔的3針接線端子 | |
| 過載保護 | 提供 | |
| 反接保護 | 提供 | |
| 機械特性 | 外殼 | IP40防護等級 |
| 安裝方式 | 導軌式安裝 | |
| 機械尺寸 | 100mm x 80mm x 35mm | |
| 包裝尺寸 | 180mm x 140mm x 45mm | |
| 重量 | 0.45Kg | |
| 工作環境 | 工作溫度 | -40℃~85℃ |
| 儲存溫度 | -40℃~85℃ | |
| 相對濕度 | 0~95% | |
| 行業標準 | EMI | FCC Part 15 Subpart B classA，EN55022 class A |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-8 IEC(EN)61000-4-5(Surge) IEC 60068-2-27(Shock) |
指標參數：
| 指標參數 | 100Base-X | ||||
| 多模 | 單模 | ||||
| 雙纖發射接收波長 | 1310 | 1310 | 1310 | 1550 | |
發送單纖 （T型號） | 發送波長nm | 1310 | 1310 | 1310 | 1490 |
| 接收波長nm | 1550 | 1550 | 1550 | 1550 | |
接收單纖 （R型號） | 發送波長nm | 1550 | 1550 | 1550 | 1550 |
| 接收波長nm | 1310 | 1310 | 1310 | 1490 | |
| 傳輸距離km | 2 | 20 | 40 | 80 | |
| 發射功率dBm | -6~-1 | -9~-3 | -2~3 | -2~3 | |
| 接收靈敏度dBm(≤) | -21 | -23 | -23 | -24 | |
| 光飽和度dBm | 0 | -3 | -3 | -3 | |
| 光損耗度dBm/km | 0.5 | 0.5 | 0.3 | 0.25 | |
| 電口數據收發速率 | 10/100/100Mbps | ||||
例如：UT-2601GRSM-SC-40，其中-R-為接收單纖，-SM-為單模，-SC-光纖接口類型為SC頭，-40-傳輸公里數為40km
訂購信息：
| 產品型號 | 端口 | 光口類型 | |
| 10/100/1000Base-T | 1000Base-X | ||
| UT-2601GSM-SC | 1路 | 1路 | 單模雙纖SC |
| UT-2601GSM-ST | 1路 | 1路 | 單模雙纖ST |
| UT-2601GSM-FC | 1路 | 1路 | 單模雙纖FC |
| UT-2601GMM-ST | 1路 | 1路 | 多模雙纖SC |
| UT-2601GMM-SC | 1路 | 1路 | 多模雙纖ST |
| UT-2601GMM-FC | 1路 | 1路 | 多模雙纖FC |
| UT-2601GP | 1路 | 1路 | SFP插槽 |
產品尺寸：
