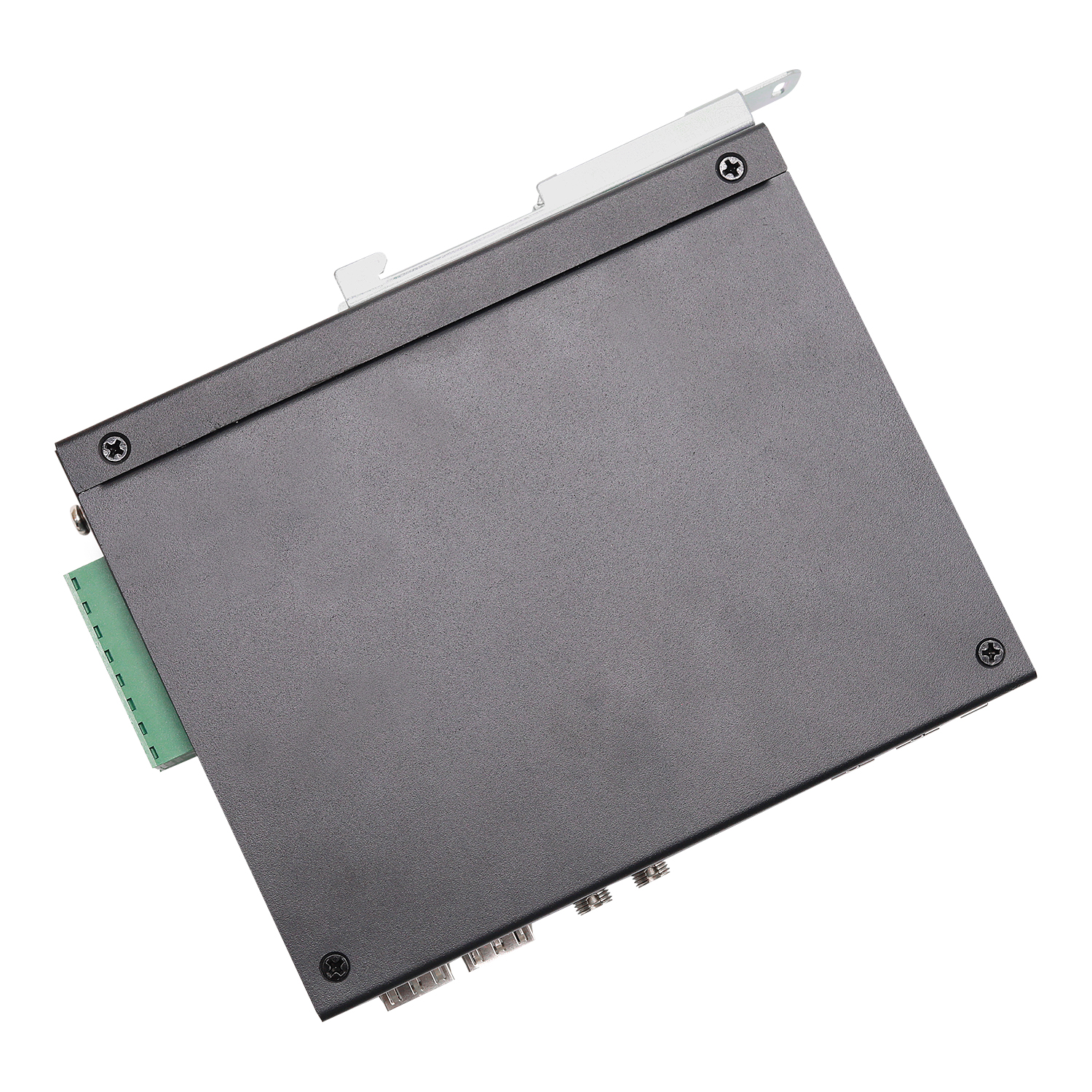

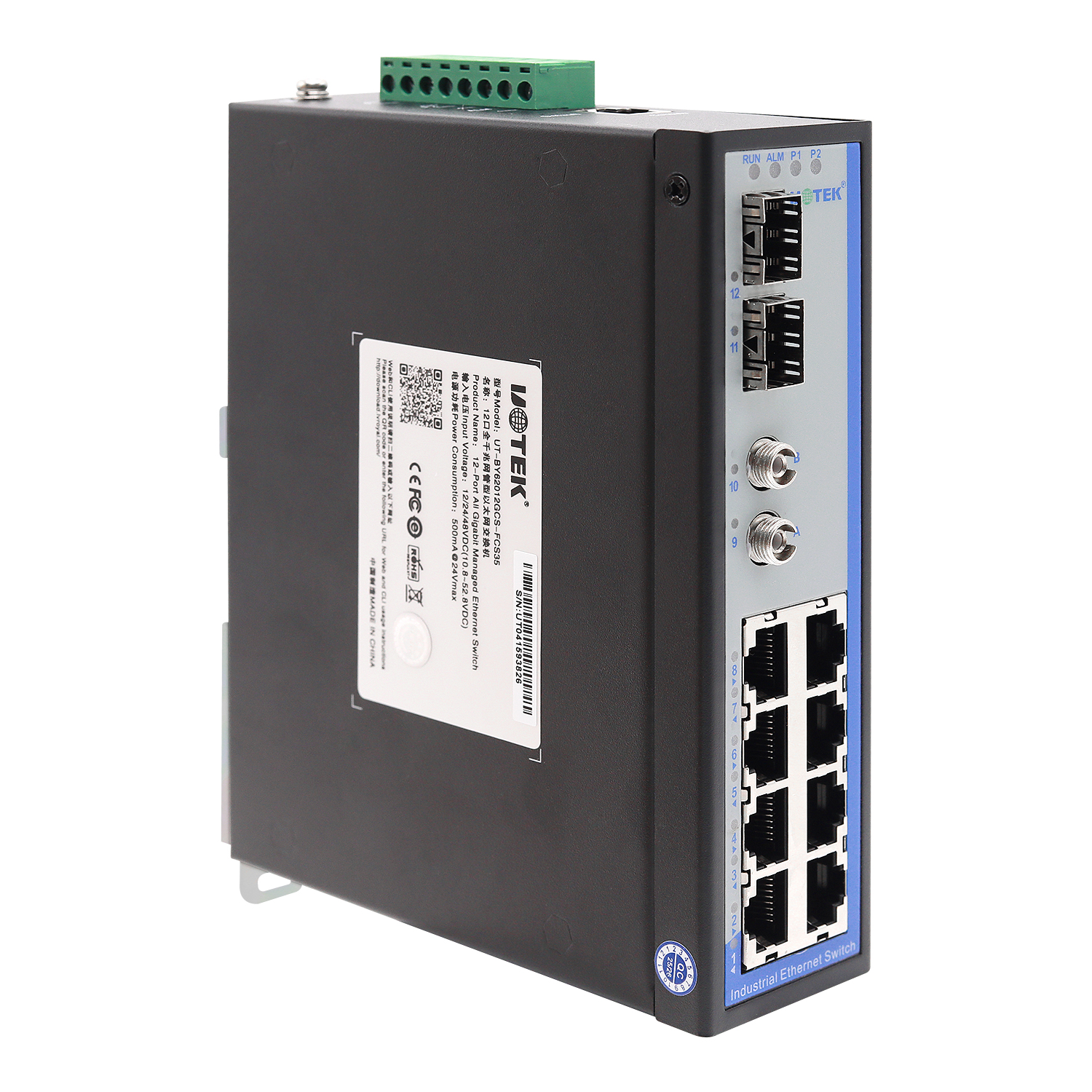

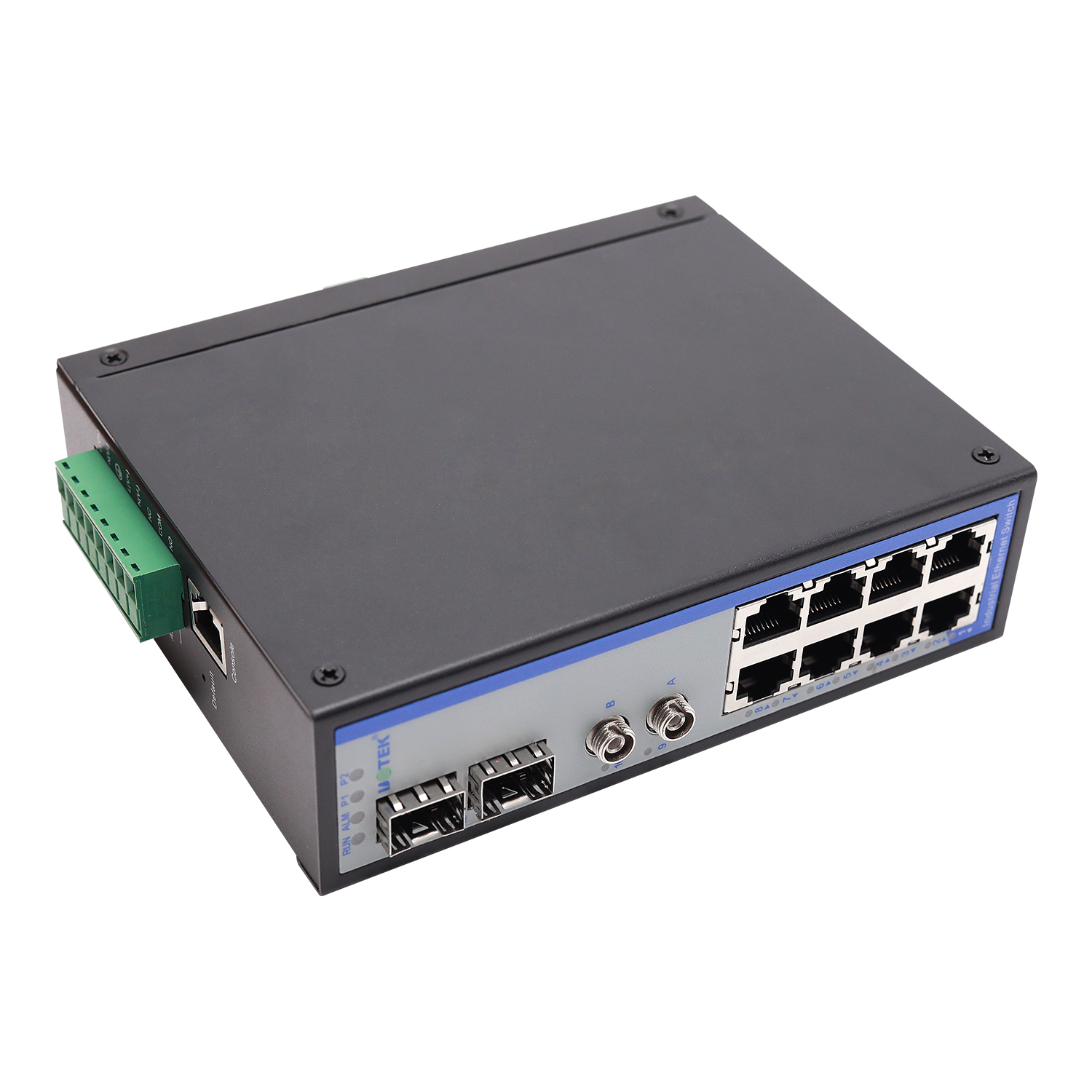

產品名稱：12口全千兆網管型以太網交換機
產品型號：UT-BY62012GCS
工作溫度：-40℃ ~75℃
防護等級：IP40
安裝方式：導軌式安裝
一、產品概述：
UT-BY62012GCS-FCS35是款網管型工業以太網交換機，支持12路千兆接口，8路以太網接口和4路光纖接口（其中2路光纖接口可以實現bypass，即旁路功能），支持一路console口，提供Web和Cli管理；支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~75℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
二、功能特性：
● 支持以太網口和光口
● 支持IGMP Snooping過濾多播封包
● 支持Web可選100Base-FX、1000Base-X模式類型配置
● 支持IEEE 802.1Q VLAN便于簡易網絡規劃
● 支持QoS實現實時流量分類和優先級
● 支持STP/RSTP/MSTP網絡冗余功能，防止網絡風暴
● 支持UT-Ring私有環網功能
● 支持SNMPv1/v2c/v3，用于不同級別的網絡管理
● 支持 trap及RMON，便于靈活的網絡監控
● 支持IEEE802.1x認證功能
● 支持鏈路聚合，優化網絡帶寬
● 支持端口隔離及ACL，增強網絡管理的靈活度及安全性
● 支持端口鏡像功能，便于在線調試
● 支持DHCP Server，用于分配不同策略的IP地址
● 支持端口限速、廣播風暴抑制、組播風暴抑制、未知單播風暴抑制，確保網絡穩定性
● 支持LLDP、Link flap、UDLD、DDM及環路檢測相關鏈路檢測功能，便于施工現場問題排查
● 支持寬溫工作，工作溫度范圍為：-40~75℃
三、規格參數：
協議標準
標準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、
IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W、
IEEE802.1s、IEEE802.3ad、IEEE802.1x
協議： ARP、ICMP、TCP、HTTP、HTTPS 、Telnet、STP/RSTP/
MSTP、LLDP、IGMP、SNMPv1/v2c/v3，DHCP Server、
UDLD、NTP、RMON、Syslog
流控：IEEE802.3x 流控、背壓式流控
接口

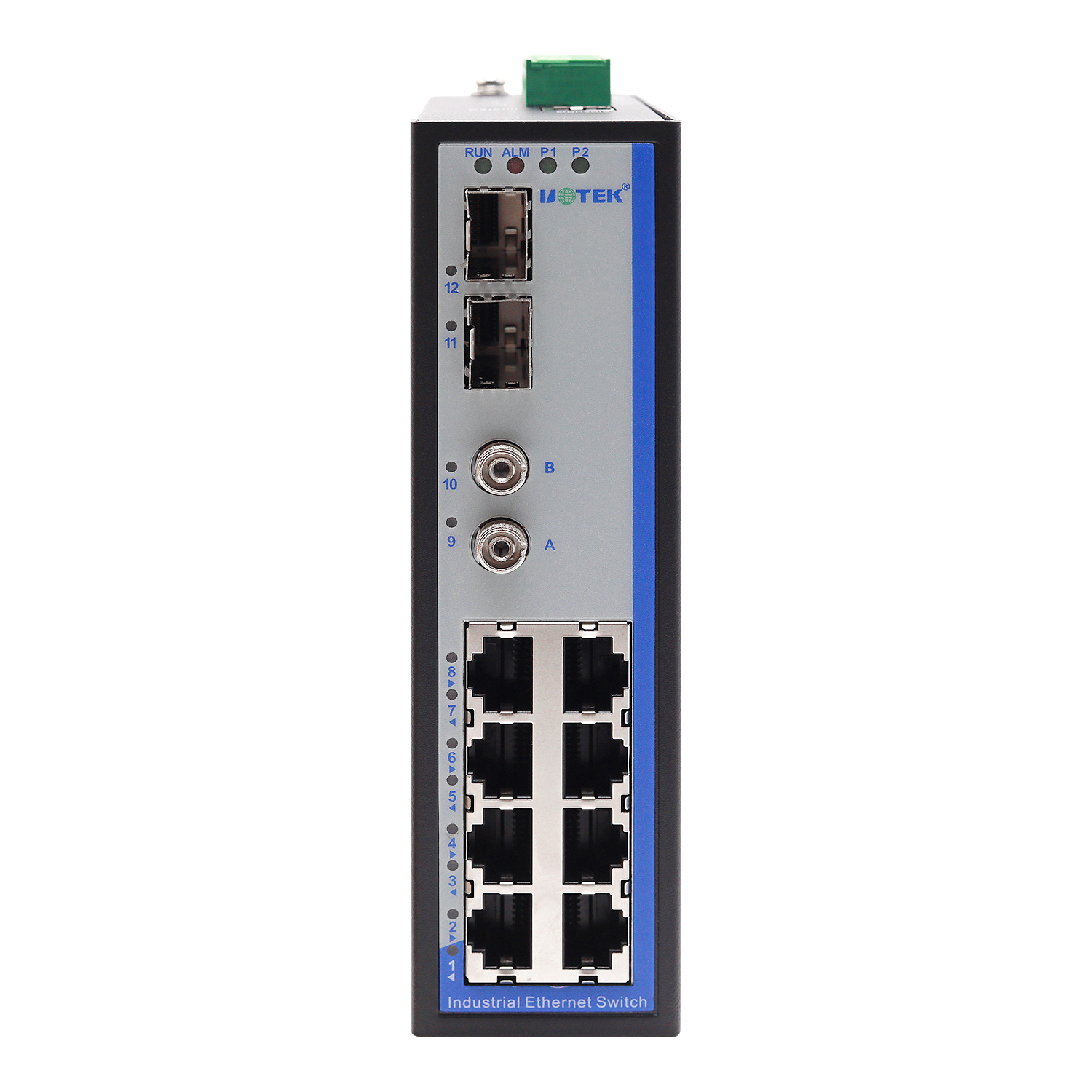

光纖接口：100Base-FX/1000Base-X端口(第11和12口為SFP接口，
第9和10口為單纖FC接口)
LED指示燈
電源指示燈、光口指示燈、RJ45指示燈、運行指示燈
傳輸距離
超五類雙絞線：100m
光纖模塊
單模：1310nm 20/40Km
1550nm 60/80/100/120Km
多模：1310nm 1Km
交換性能
轉發速率：1488095pps
傳輸模式：存儲轉發
MAC地址空間：8K
緩存空間：4.1Mbit
背板帶寬：24G
最大幀長：10KB
電源需求
輸入電壓：12/24/48VDC(10.8~52.8VDC)，支持反接保護
功耗
最大輸入功耗 500mA@24Vmax(產品的詳細功耗請見產品標貼)
機械特性
外殼：IP40防護等級

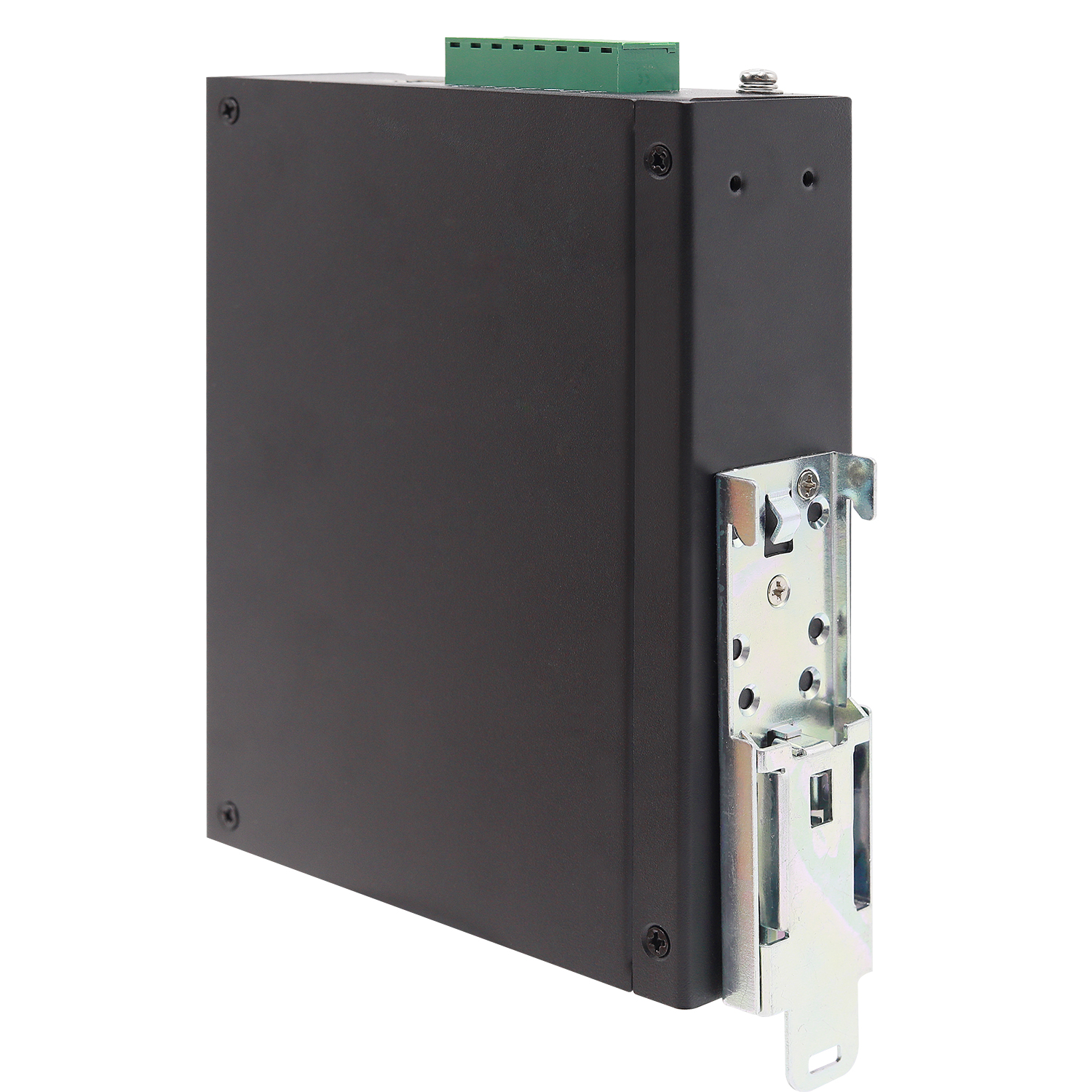

安裝方式：導軌式安裝
重量：不大于1200g
尺寸（W x H x D）：150mmx42mmx120mm
包裝尺寸
250mmx205mmx108mm
工作環境
工作溫度：-40℃ ~75℃
存儲溫度：-40℃ ~85℃
相對濕度：5~95%（無凝露）
行業標準
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

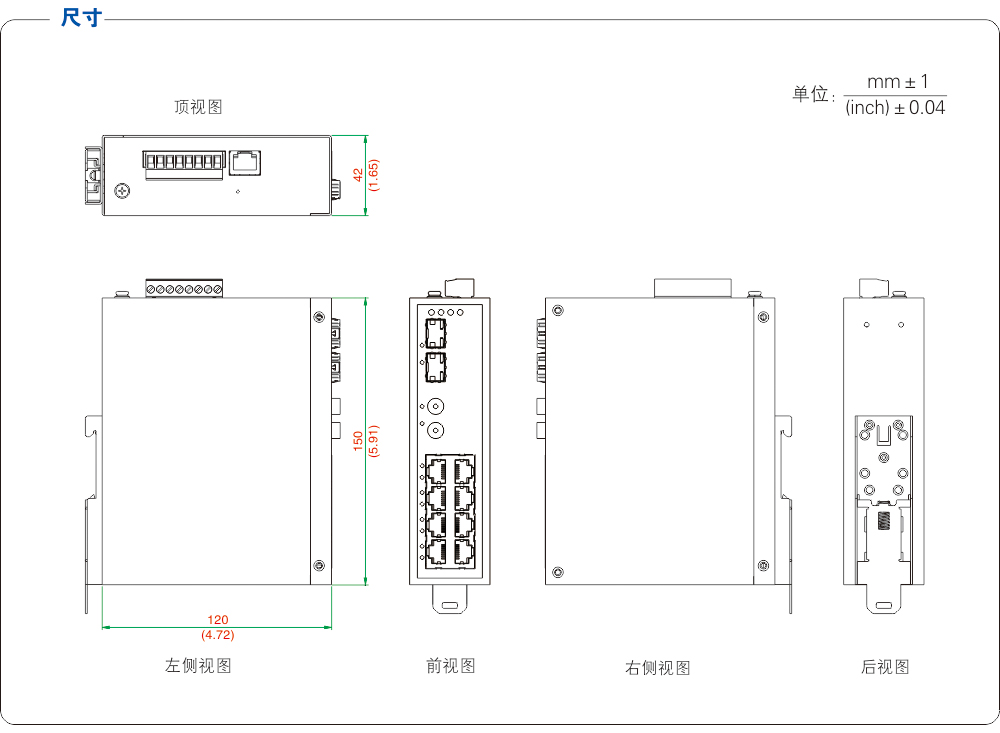

四、產品尺寸：

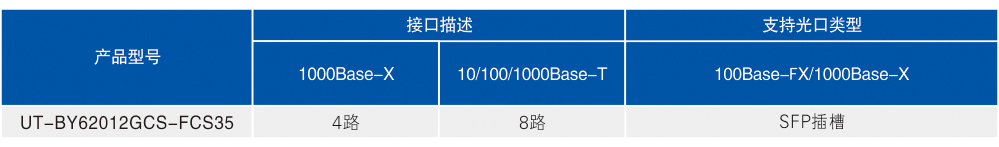

五、訂購信息：
