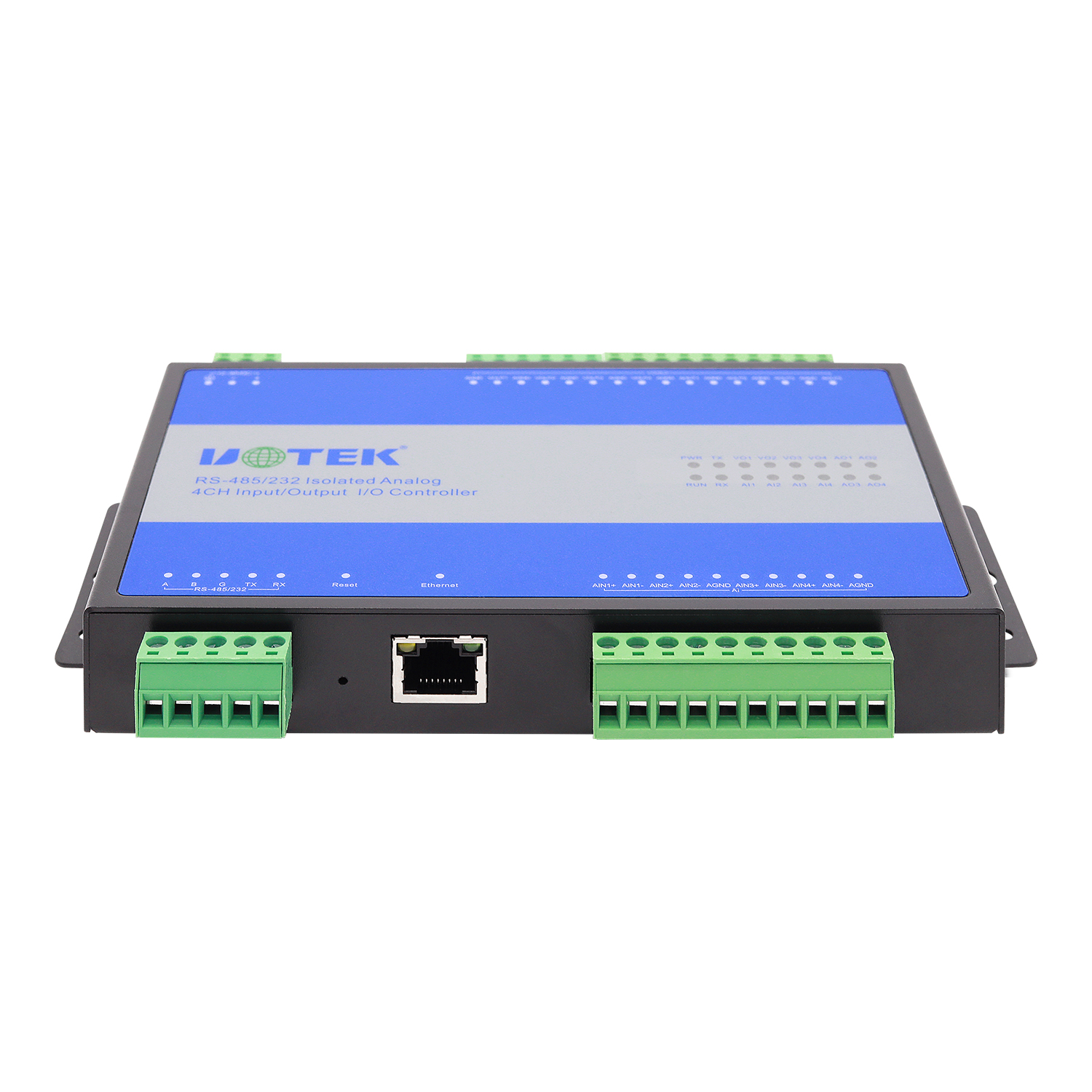

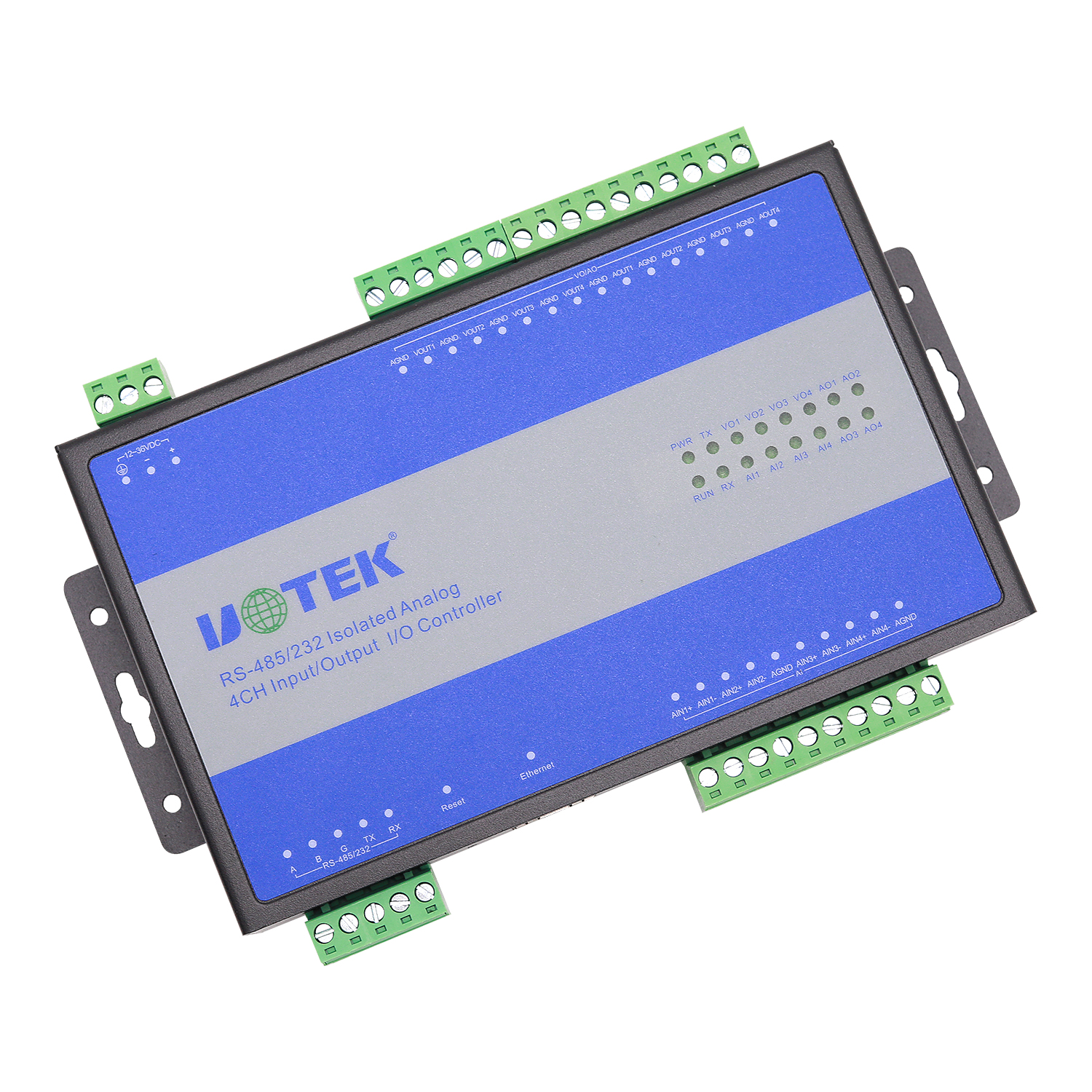

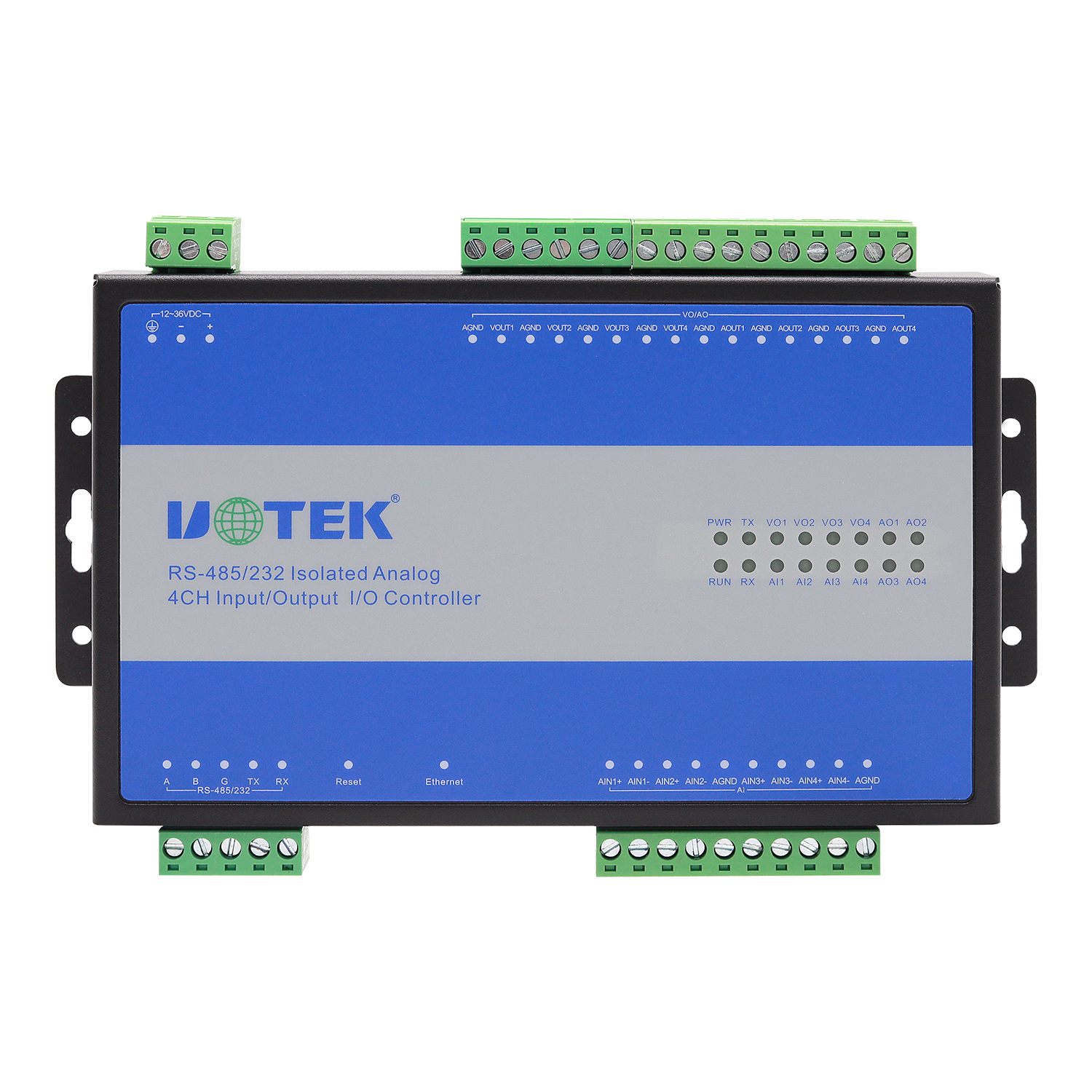

產品名稱：RS-485/232以太網隔離4通道模擬量輸入/輸出 I/O控制器
規格型號：UT-56404
通訊接口：RS-485(支持RS-232)
網口：10/100Mbit/s 自適應以太網 LAN 口
防護等級：靜電/浪涌/脈沖群3級
串口隔離：光耦隔離
一、產品簡介
UT-56404是一款使用以太網或RS-485/232進行遠程控制的 I/O 控制器，可使用Modbus TCP以太網通信進行控制，也可以選擇RS-485總線進行控制，支持 Modbus RTU 協議，該產品使用方便，通過可靠的以太網或RS-485/232對模擬量輸入進行采集;可輸出模擬電壓/電流。UT-56404可應用于：樓宇/消防/采集和控制系統、工業自動化系統、儲能系統、智能家居、工業現場采集系統。
二、功能特性
采用工業級芯片設計，適用于工業現場惡劣的工作環境；
無風扇設計，高效物理散熱，滿足工業現場惡劣環境，經久耐用；
內嵌看門狗技術，故障自恢復，確保設備穩定運行；
12~36V 寬壓供電，適用各種現場供電方式。
三、產品參數
安裝方式：35mm標準導軌安裝/臥式安裝
尺寸：184*100*26mm(不包含導軌座)
RS485通訊接口(支持RS-232)
10/100Mbit/s 自適應以太網 LAN 口
串口隔離：光耦隔離
串口終端電阻：如需要可外置 120Ω 電阻。
串口參數：支持 2400-115200bps 波特率
網絡協議：TCP/IP Modbus TCP (默認IP:192.168.1.125)
4通道模擬量采集，可以是電壓輸入或者電流輸入
支持0-20mA或4-20mA或±5V或者±10V電壓信號采集 (±0.3%@25℃， ±0.5%@-40~85℃)
4 通道電流輸出信號和4通道電壓輸出信號
輸出范圍：±10Vdc/±5Vdc/0~5Vdc/0~10Vdc、0~20mA、4~20mA(±0.3%@25℃ ，±0.5%@-40~85℃)
電源電壓：12-36VDC 輸入，標稱 24VDC
工作電流：Max.300mA@24V
工作溫度：-40~85℃
環境濕度：5%-95%(無冷凝)
IP防護等級：IP30
防護等級：靜電/浪涌/脈沖群3級
安規認證EMC：EN55032/35
EMI：FCC Part 15，CISPR 32 class A EMS：
IEC(EN)61000-4-2(ESD) 接觸6KV/空氣8KV
IEC(EN)61000-4-3(RS) 80MHz至1GHz 10V/m
IEC(EN)61000-4-4(EFT)電源2KV/信號1KV
IEC(EN)61000-4-5(Surge)電源共模2KV差模1KV/信號2KV
IEC(EN)61000-4-6(CS) 10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6，IEC 60068-2-64(Vibration)

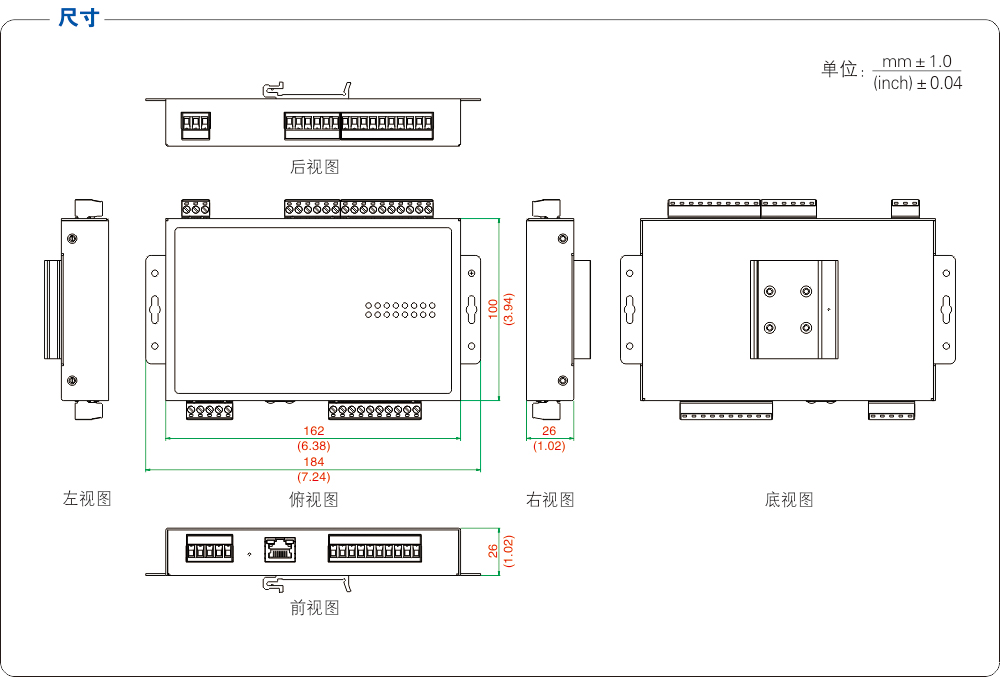

四、產品尺寸
