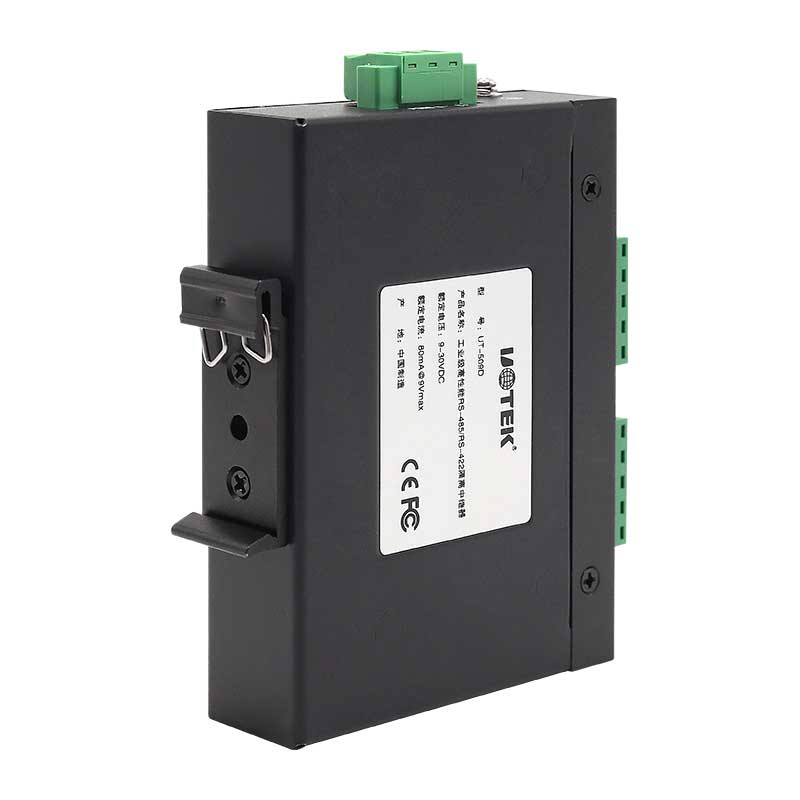

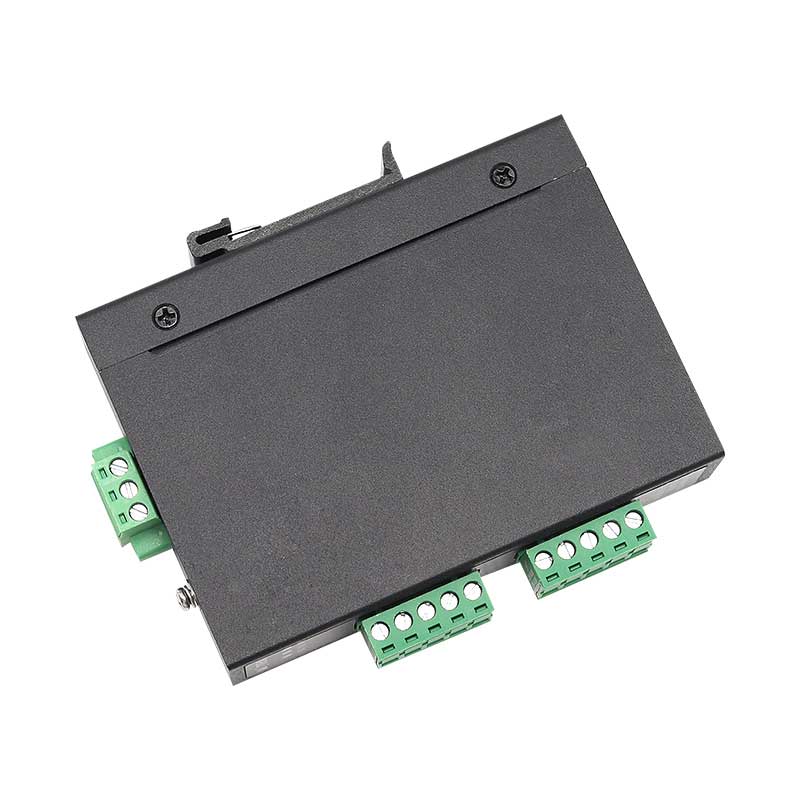

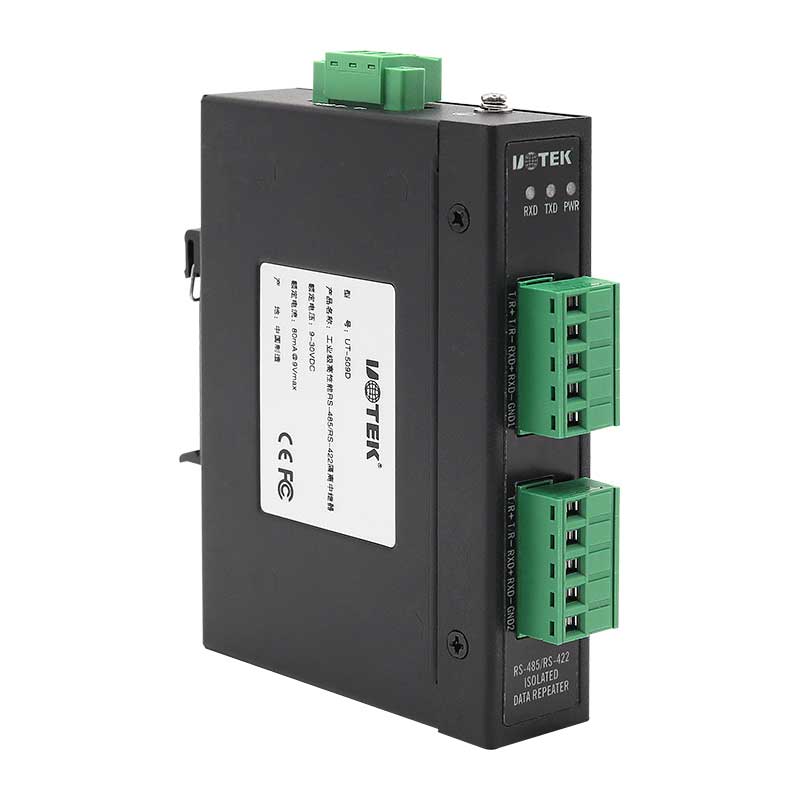

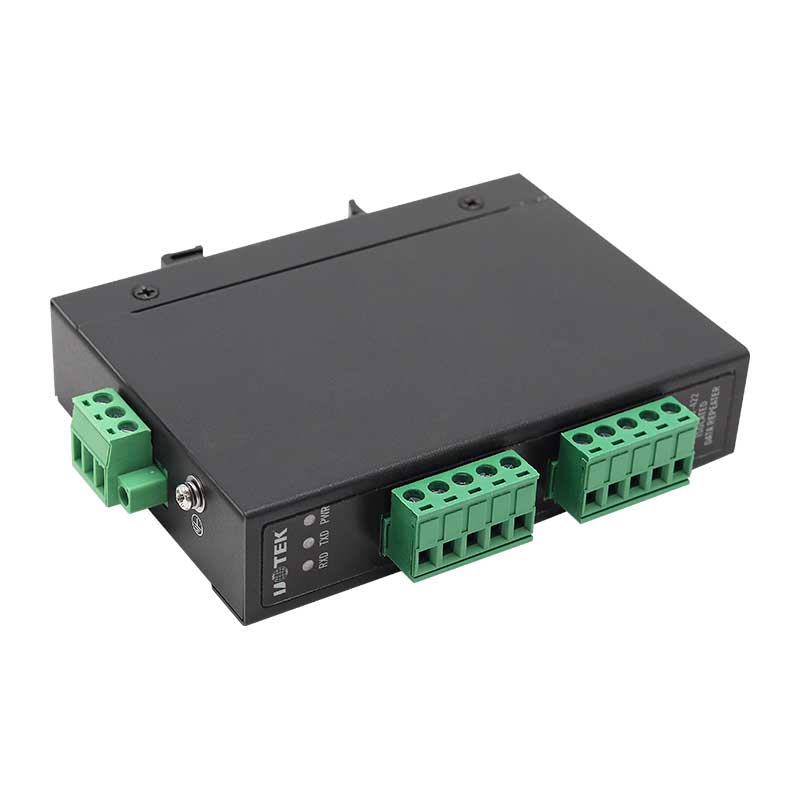

產品名稱：光電隔離中繼器
規格型號：UT-509D
接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 標準
保護等級：RS-422、RS-485 接口每線 600W的雷擊浪涌保護
應用等級：工業級
產品概述：
UT-509D隔離中繼器、兼容RS-422、RS-485標準，能夠延長RS-422 RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，內置的隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING)和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-422、RS-485的輸入輸出端通過接線端子連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422)、半雙工(RS-485)模式轉換，即插即用。
UT-509D隔離數據中繼器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊300bps-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品特性：
接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 標準
電氣接口：電源接口輸入為三位接線端子、RS-422/RS-485 輸入輸出為五位接線端子
保護等級：RS-422、RS-485 接口每線 600W的雷擊浪涌保護
隔離度：電源、輸入、輸出三端隔離，隔離電壓 2500Vms，500VDC 連續DC-DC 隔離模塊
工作方式：異步半雙工或異步全雙工
電源輸入：DC9-30V@60mA

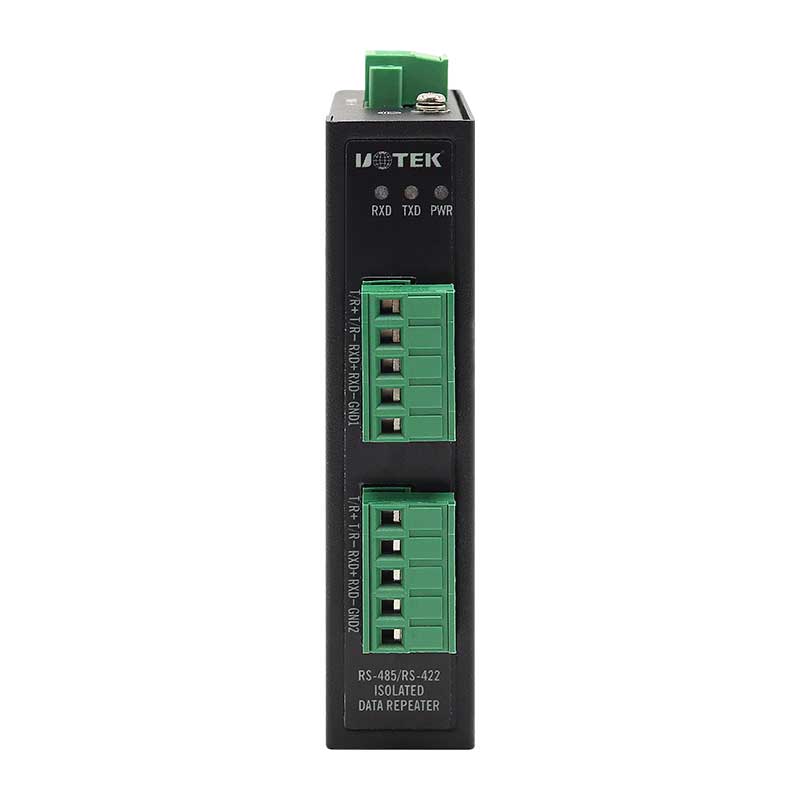

信號指示：三個信號指示燈電源(PWR)、發送(IXD)、接收(RXD)
傳輸介質：雙絞線或屏蔽線
傳輸速率：115.2Kbps 到300m
38.4Kbps 到2.4Km
9600bps 到5Km
外形尺寸：110mmx100mmx25mm
使用環境：-40℃ 到 85℃，相對濕度為 5%到 95%
傳輸距離：0-5.000米(115200bps-9600bps)

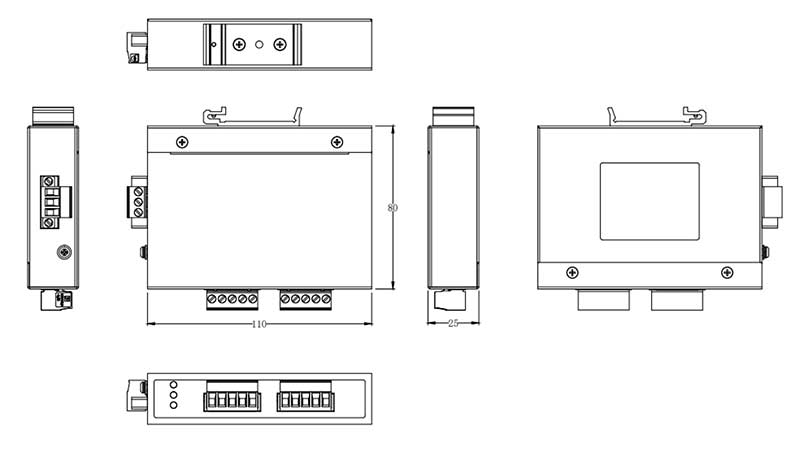

產品尺寸：
