一、 項目背景
由中建四局承建的淮安天合光能年產15GW光伏電池組件二期工程。該項目位于淮安市經濟技術開發區，分為組件及電池兩個廠區，總占地面積約55.18萬平方米，建設內容包含組件及電池生產車間，倉庫、動力站等配套設施，是2023年江蘇省重大項目。項目建成后，將形成良好帶動能力，服務淮安完善新能源產業布局，加快產業結構升級，建設成為江蘇省光伏電池集聚發展的重要生產基地。
二、項目需求
本項目涉及電池倉的監控設備與上游中控室監控系統建立起工業通信網絡，具體需求為：
1、具備將電池倉內監控設備數據傳輸至監控服務器。
2、提供各模塊所需的電口和光口，支持協商速率以及支持監控攝像頭POE供電。
3、傳輸的實時性、準確性、可靠性，滿足接入監控系統和管理需求。
4、安裝電池倉內具備較強的抗電磁干擾性、高低溫等惡劣的現場環境。
三、解決方案
1.解決方案簡述
根據本項目對接網絡安全監控系統的網絡通信接入需求，我們推薦使用UT-62424G系列28口全千兆網管型以太網交換機和UT-6410GM-POE系列10口全千兆網管型POE以太網交換機組合方案。UT-6410GM-8GT2GSC-POE具備將為球形監控攝像頭提供POE供電需求。將視頻監控數據的實時高效、準確地傳輸至網絡存儲服務器以及客戶端顯示，確保數據的實時性和準確性，從而滿足工業現場監控和管理的需求。
2.方案網絡拓撲
宇泰科技通信解決方案應用拓撲圖
3.方案優勢
（1）環網結構設計：采用環網結構設計，在網絡出現故障時仍能自行重構，保證系統安全可靠。
（2）大口數大吞吐量：提供全千兆網絡接入，最多可支持28路千兆接口，最大可支持12路千兆光纖接口，增強了網絡擴展的靈活性。
（3）較強的抗干擾能力：具有對電磁和射頻干擾抑制能力，在傳輸過程中不受電磁和射頻噪聲的影響。
四、應用效果
1、設備接入

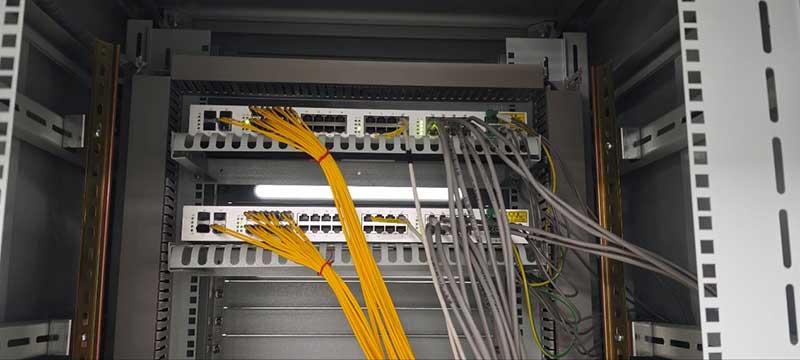

UT-62424G系列產品應用于該項目機柜

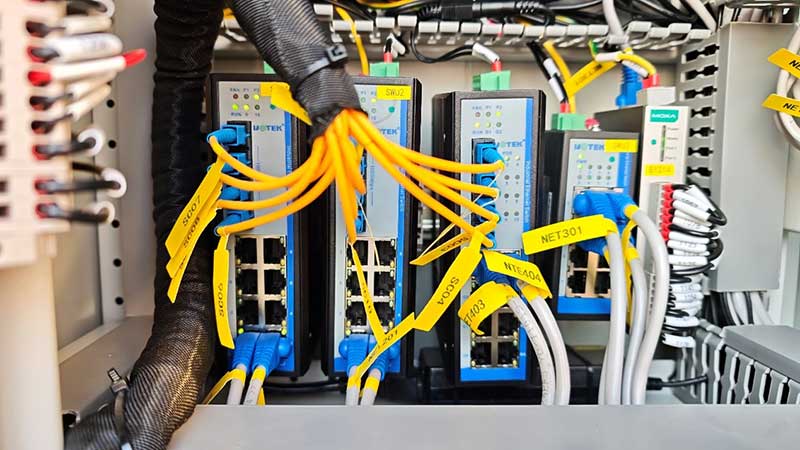

UT-6410GM-8GT2GSC-POE產品應用于該項目機柜
五、應用效果：

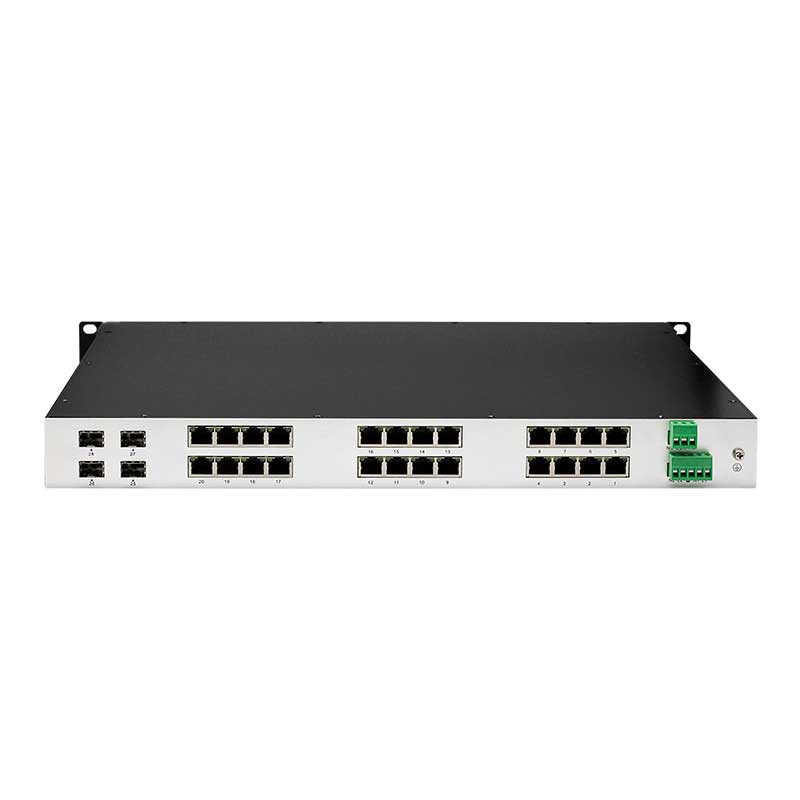

UT-62424G系列
28口全千兆網管型以太網交換機
●支持千兆以太網口和光口的多種不同組合
●支持IGMP Snooping過濾多播封包
●支持IEEE 802.1Q VLAN便于簡易網絡規劃
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性
●支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3
●支持支持鏈路聚合，優化網絡帶寬
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
●支持端口鏡像功能，便于在線調試
●支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
●支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送
●支持電源，端口異常狀態繼電器輸出告警功能
●支持寬溫工作，工作溫度范圍為：-40℃~85℃
UT-6410GM-POE系列：
10口全千兆網管型POE以太網交換機
●支持8路POE管理功能
●支持快速以太網口和光口（支持ST/FC/SC/SFP接口類型）的多種不同組合
●支持IGMP Snooping過濾多播封包
●支持IEEE 802.1 Q VLAN便于簡易網絡規劃
●支持QoS (IEEE 802.1 p/1 Q）及TOS/DiffServ增加網絡穩定性
●支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2/v3， 確保網絡安全管理
●支持UT-Ring環網功能
●支持IEEE802.1x
●支持鏈路聚合，優化網絡帶寬
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
●支持端口鏡像功能，便于在線調試
●支持端口限速、廣播風暴抑制、組播風暴抑制、 未知單播風暴抑制， 確保網絡穩定性
●支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能
●支持寬溫工作，工作溫度范圍為： -40-75℃
